玖容标准型气液增压缸气路连接图

玖容标准型气液增压缸气路连接说明

一、增压缸配件
1、ZG3/8”快速接头4个；
2、1/2”消声音器2个；
3、二位五通电磁阀2只；
4、12厘气管4根(长度适中)

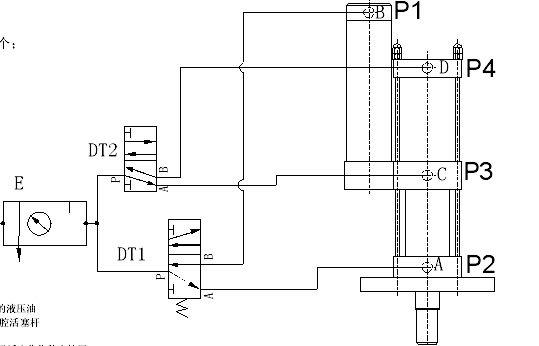

        玖容标准型气液增压缸气路连接图

二、动作程序
1、p2p3通气，此时缸处于回升状态。
2、p1p3通气，p2排气，压缩空气作用在储油桶的液压油表面，液压油驱动预压腔活塞作位移，并使预压腔活塞杆轴端的模具抵触工件。
3、p1断气，p4通气，p3排气。
，压缩空气作用在增压活塞作位移，去挤压预压腔的液压油，使液压油膨胀，从而使预压活塞杆轴段的模具保持高压力去挤压成型工作。
4、4.p3进气，p4排气。增压缸增压活塞回升，增压活塞到位后，p2气口进气，预压活塞回位，液压油到储油桶内，此时，一个动作完成。
