玖容预压式气液增压缸气路连接图

玖容预压式气液增压缸气路连接说明：
一、符号说明：
A：增压缸预压回位气口
B：增压缸预压下降气口
C：增压缸增压回位气口
D：增压缸增压下降气口
DT1：增压缸控制预压电磁阀
DT2：增压缸控制增压电磁阀

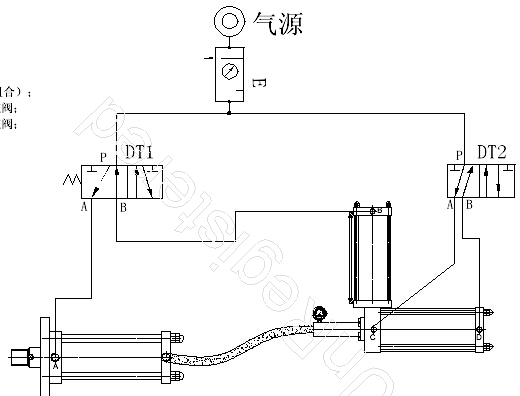

              玖容预压式增压缸气路连接图

二、动作顺序：
1、A口 C口通气，此缸处于回升状态。
2、b口进气，a口排气，压缩空气作用在储油桶内的液压油表面，液压油驱动预压腔活塞作位移，并使预压腔活塞活塞杆轴段的模具抵触到工件。
3、b口断气，d口进气，压缩空气作用使增压活塞作位移去挤压预压腔的液压油，使液压油膨胀，从而使预压活塞杆轴端的模具保持高压出力去挤压成型工件。
4、c口进气，d口排气，增压活塞回升，增压活塞到位后，a进气，d排气，预压活塞回位，此时液压油回到储油桶内，一个动作循环完成。
