气液增压缸气路连接图及动作顺序-不得不知！
发布时间：2017-08-14
最近，经常有客户来电询问
气液增压缸气路怎么连接。由于其种类繁多，气路连接方式方法也就有所差异，客户只需按照对应的连接图进行接线即可。玖容小编在此主要跟大家分享的是标准型以及水平安装型的气液增压缸连接图及其动作顺序，更多内容可点击右侧咨询窗口免费咨询得到。
气液增压缸气路连接图符号说明：A：增压缸预压回位气口；B：增压缸预压下降气口；C：增压缸增压回位气口；D：增压缸增压下降气口；DT1：增压缸控制预压电磁阀；DT2：增压缸控制增压电磁阀。

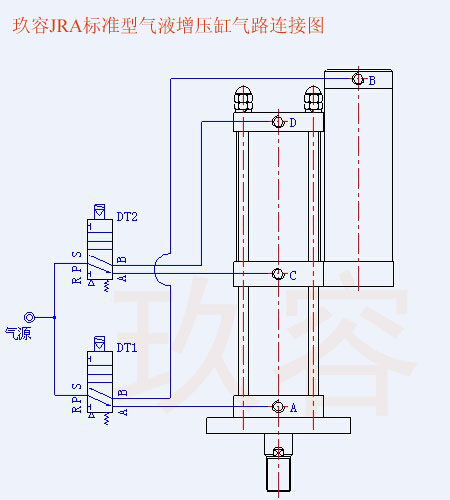

一、JRA标准型气液增压缸气路连接图：

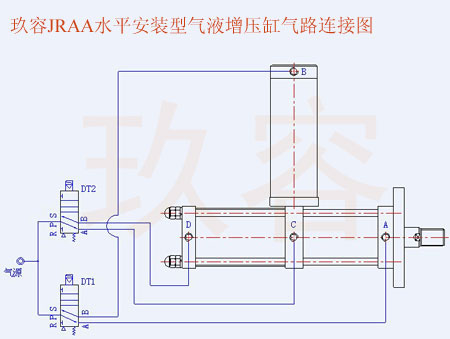

二、JRAA水平安装气液增压缸气路连接图：
气液增压缸动作顺序：
1、当电磁阀DT1通电，气压作用在储油筒液压油表面，气缸段总行程开始向下作位移；
2、活塞杆位移遇到阻力，DT1保持，此时DT2通电，增压段总成开始作位移；
3、根据加工工件保持需要，DT2断电，此时增压段总成复位，增压缸卸压；
4、DT1断电，气缸段总成复位，液压油回位到储油筒，此时一个动作循环就完成了。
温馨提示：
气液增压缸气路连接一定要注意增压机气口和电磁阀插口的对应，不对会造成增压缸不能正常运行甚至损坏，大大减少其使用寿命，连接最好由专业人员进行，如有不清楚的地方或相关需求都可向我司免费咨询
13450680298杨小姐。
