气液增压器气路连接图示及说明

一、直压式气液增压器气路连接图示及说明

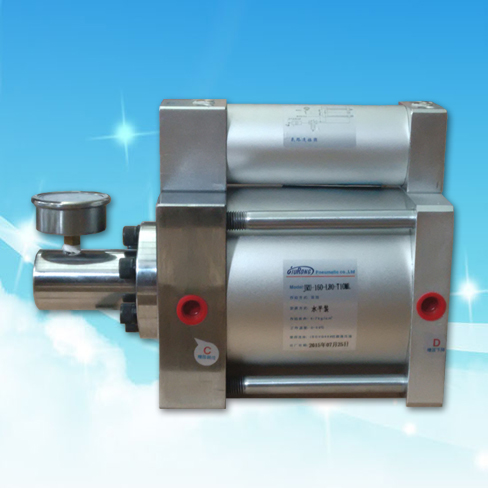

玖容JRU直压式气液增压器,控制简单，一只二位五通电磁阀即可控制；动作速度快，可高频率动作且不产生油雾；独立安装，根据需求可带一只或多只油压缸；适用于刹车离合，轴承及五金件的装配等场合；采用水平安装。

1、JRU直压式气液增压器气路连接图

2、JRU直压式气液增压器气路工作说明

(1)、JRU直压式气液增压器按照上图气路连接图接好之后，打开气源，此时气液增压器处于回位状态；
(2)、电磁阀DT1通电，切换气路使气压作用于气缸活塞使气缸活塞开始位移，直接开始直压；
(3)、根据加工工件保压需要，调节保压时间，电磁阀DT1断电，再次切换气路，使气缸和油缸同时回位达到初始状

态。至此一个动作循环完毕。

二、预压式气液增压器气路连接图示及说明

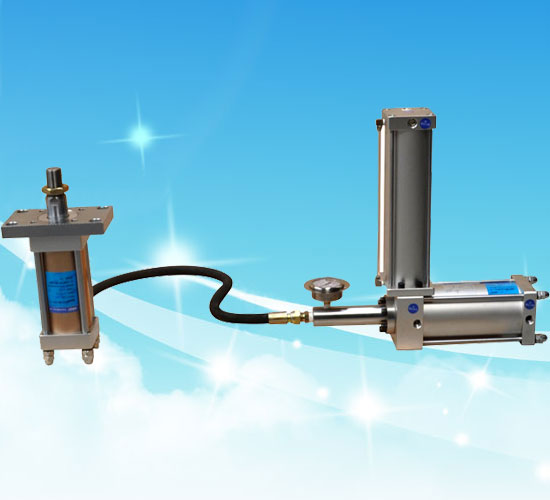

 玖容JRH预压式气液增压器，油缸和气缸分离，预压式气液增压器，出力大于普通气缸，动作速度快，操作简单，可以配JRYG油缸使用。

1、JRH预压式气液增压器气路连接图

2、JRH预压式气液增压器气路工作说明

(1)、电磁阀DT1通电，气压作用在储油筒液压油表面，气缸段总行程开始向下作位移；

(2)、活塞杆位移遇到阻力，DT1保持，此时DT2通电，增压段总成开始作位移；

(3)、根据加工工件保压需要，DT2断电，此时增压段总成复位，增压缸卸压；

(4)、DT1断电，气缸段总成复位，液压油回位到储油筒，些时一个动作循环完成。
