气液增压缸的气路控制图

  气液增压缸在使用的时候，首先我们需要考虑到的问题是气液增压缸的控制方法，很多用户在定制玖容气液增压缸品牌的气液增压缸的时候，玖容气液增压缸厂家都为其提供了特殊的定制方案，尤其是针对一些做自动化设备的厂家，在气液增压缸的控制上就更加的要求严格。

  首先，我们来了解一下气液增压缸动作原理，气液增压缸具有三段行程(预压行程、增压行程、返回行程)，如下图所示：

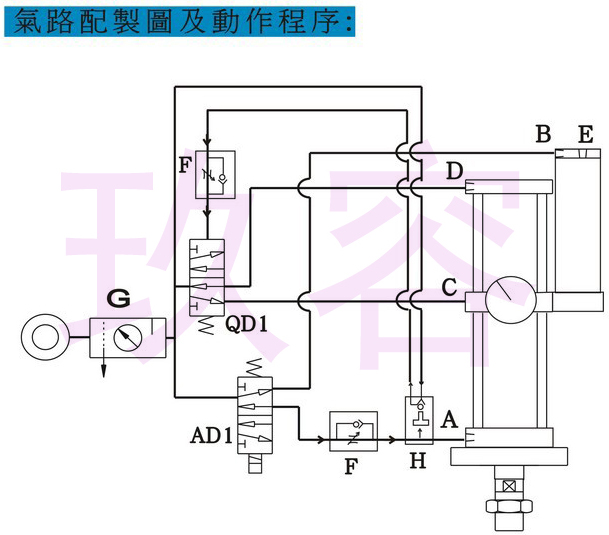

  大家了解了气液增压缸的动作原理之后，对气液增压缸有一个新的认识，接下来我们就来看看气液增压缸的气路控制图：


  A：增压缸气压段进气口；

  B：增压缸气压段进气口；

  C：增压缸增压段进气口；

  D：增压缸增压段进气口；

  E：液压油添加口；

  F：速率控制阀；

  H：气压转向阀；

  ADI：增压缸气缸段控制电控阀；

  QD1：增压缸增压段控制气控阀；

  G：空气处SD(三点组合)。

  在气液增压缸的气路控制中，基本要基于一些辅助的气动元件来一起完成，这些元件，玖容气液增压缸公司都有配套，相信可以完全满足用户的需求，在实际的生产过程中不仅可以和机械手装卸件相配合，并装有安全光栅等一些安全装置来保证操作的安全。
