气动液压缸液压出力计算公式

    首先，我们先来了解下气动液压缸的结构，气动液压缸的结构当中有两个活塞，它利用一个大面积气动活塞与一个较小面积的液压活塞工作，当两个活塞大小和输入气压力发生变化时，输出液压力也会发生变化。气动活塞与液压活塞区之间的压缩比即为增压比，即气动液压缸的大活塞比小活塞的面积比值。

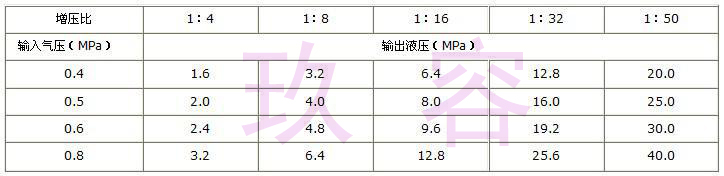

    例如大活塞面积为A1，小活塞面积为A2，增压比＝(A1÷A2)，输入的空气压力为P1，使用输出油缸面积为A3，输出的液压力为P2，那活塞上的推力F＝P1×A1＝P2×A2，P2＝(A1÷A2)×P1。气动液压缸输出的液压力是以A1÷A2的倍数提高的，若大小活塞面积比为6:1，输入气压100KPa，输出液压600KPa。
