气液增压器工作原理

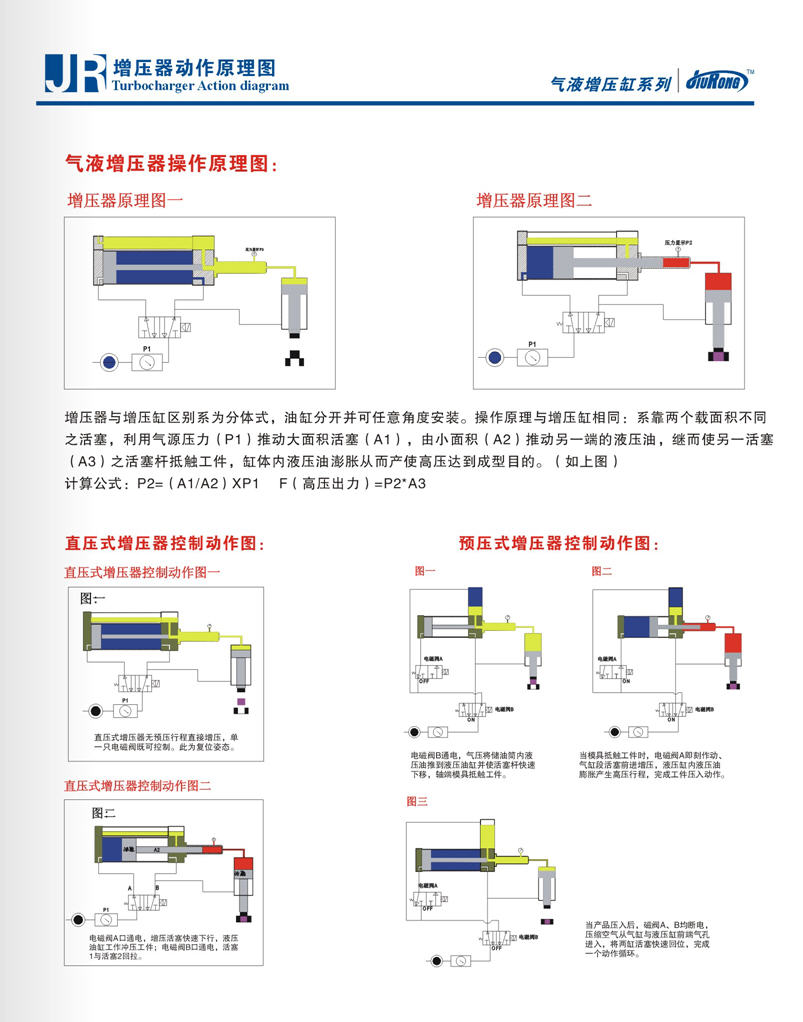

气液增压器与气液增压缸区别系为分体式，油缸分开并可任意角度安装。气液增压器工作原理与气液增压缸相同：系靠两个载面积不同之活塞，利用气源压力（P1）推动大面积活塞（A1），由小面积（A2）推动另一端的液压油，继而使另一活塞（A3）之活塞杆抵触工件，缸体内液压油澎胀从而产使高压达到成型目的。

计算公式：P2=（A1/A2）XP1 F（高压出力）=P2*A3



气液增压器工作原理类似于压力增压器，对大径空气驱动活塞施加一个很低的压力，当此压力作用于一个小面积活塞上时，产生一个高压。通过一个二位五通气控换向阀，气液增压器能够实现连续运行。由单向阀控制的高压柱塞不断的将液体排出，气液增压器的出口压力大小与空气驱动压力有关。当驱动部分和输出液体部分之间的压力达到平衡时，气液增压器会停止运行，不再消耗空气。
