玖容11款常用气液增压缸尺寸参数(图)

玖容气液增压缸型号共有十多种，每种型号都有不同的尺寸参数，为了方便用户快速方便地安装所购买的气液增压缸，下面分享下玖容11款常用气液增压缸尺寸参数。

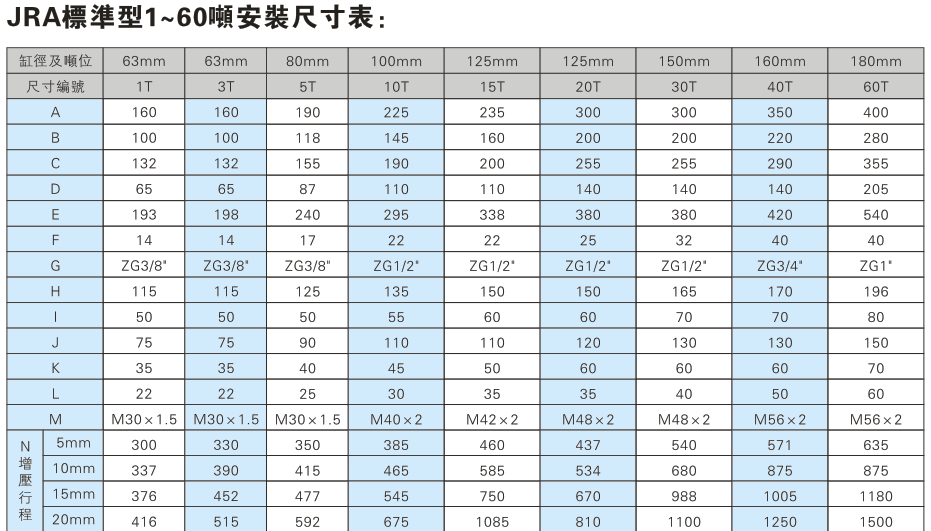

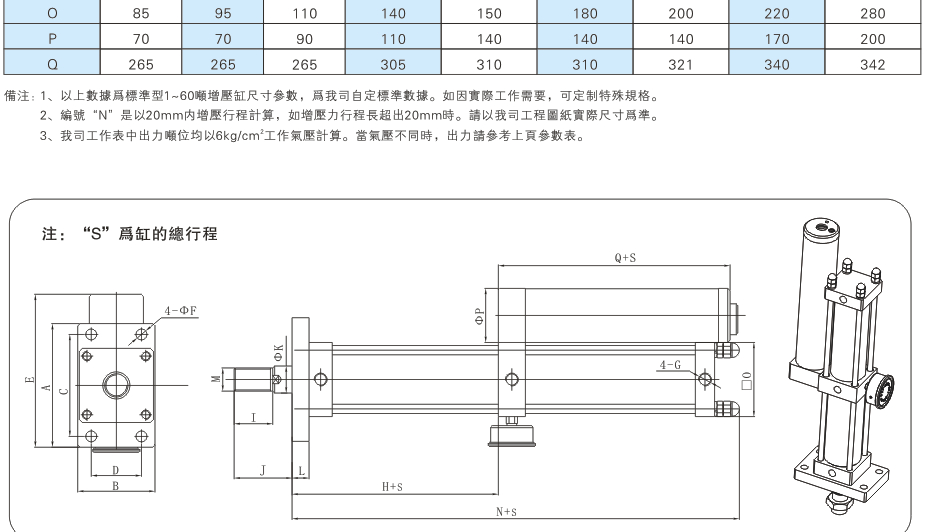

1、JRA标准气液增压缸尺寸参数

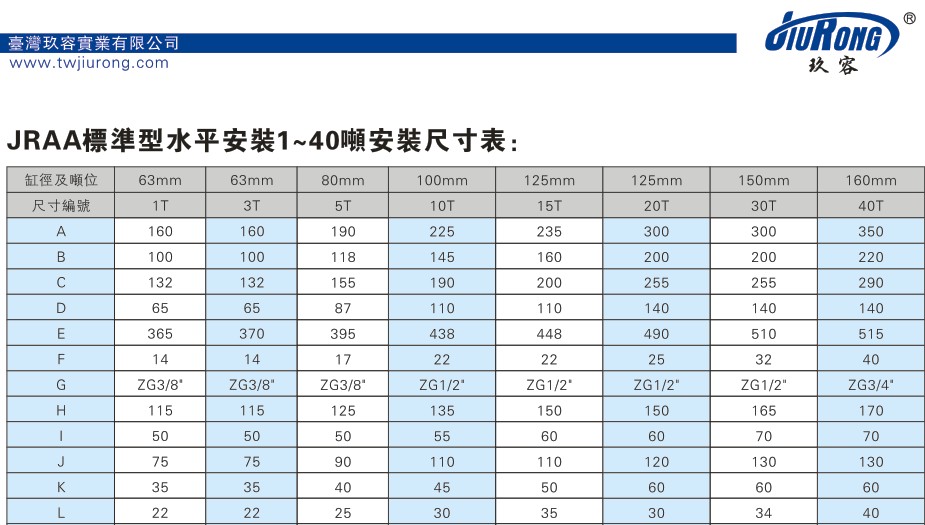

2、JRAA标准型水平安装气液增压缸尺寸参数

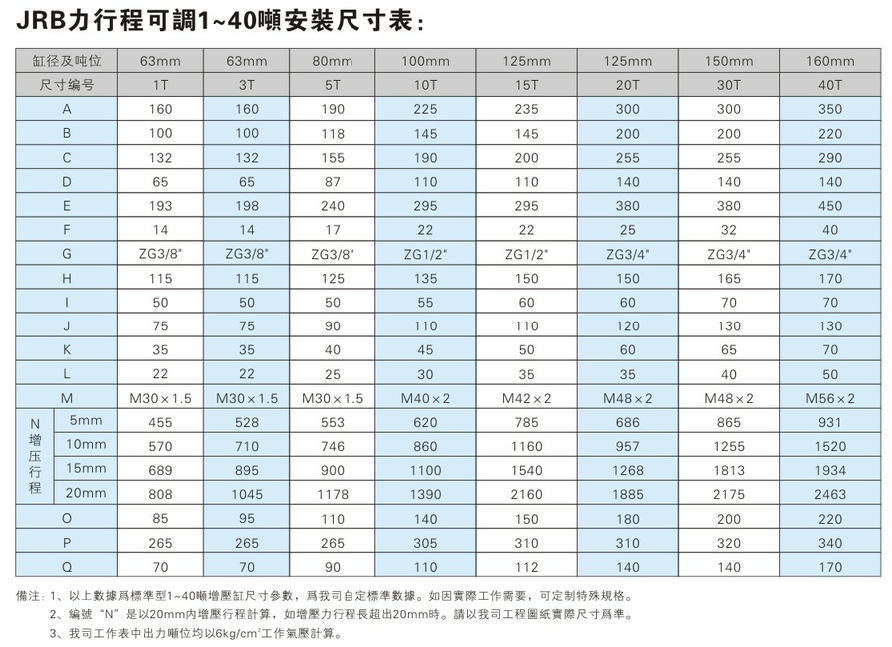

3、JRB力行程可调气液增压缸尺寸参数

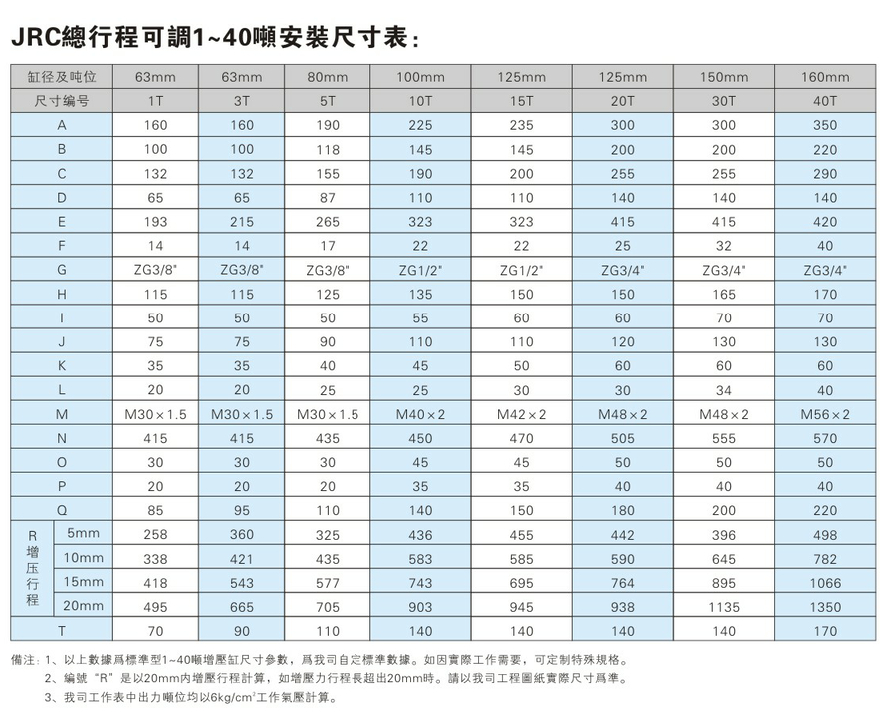

4、JRC总行程可调气液增压缸尺寸参数

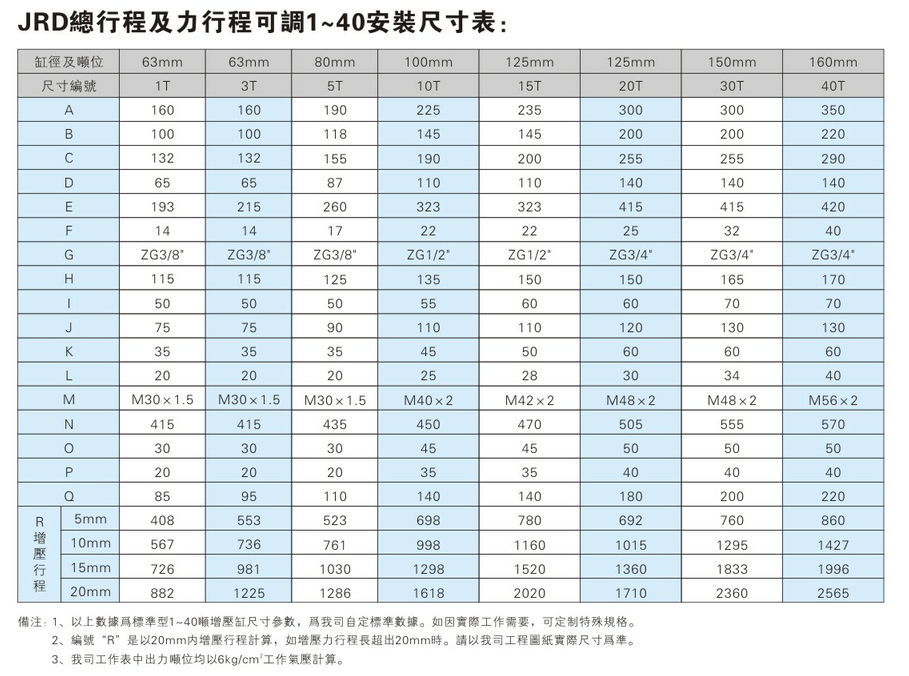

5、JRD总行程及力行程可调气液增压缸尺寸参数

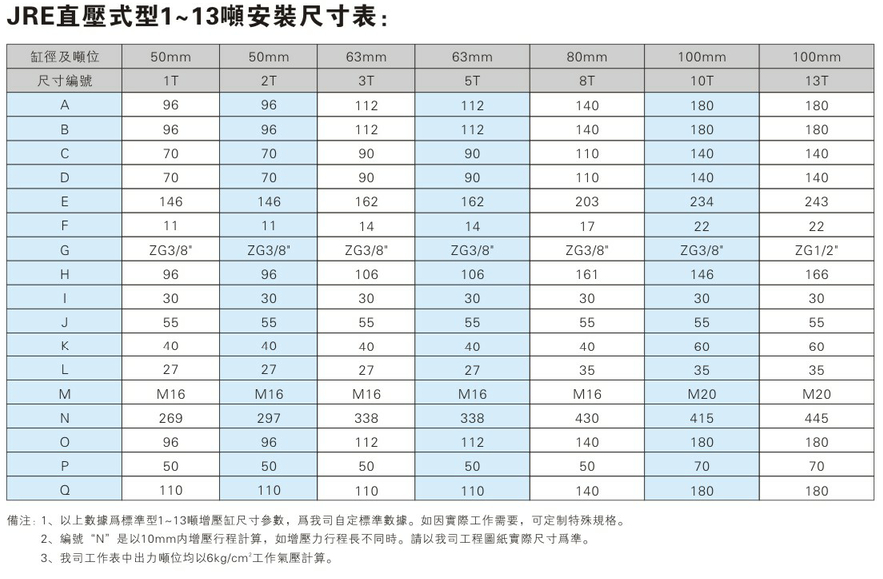

6、JRE直压式气液增压缸尺寸参数

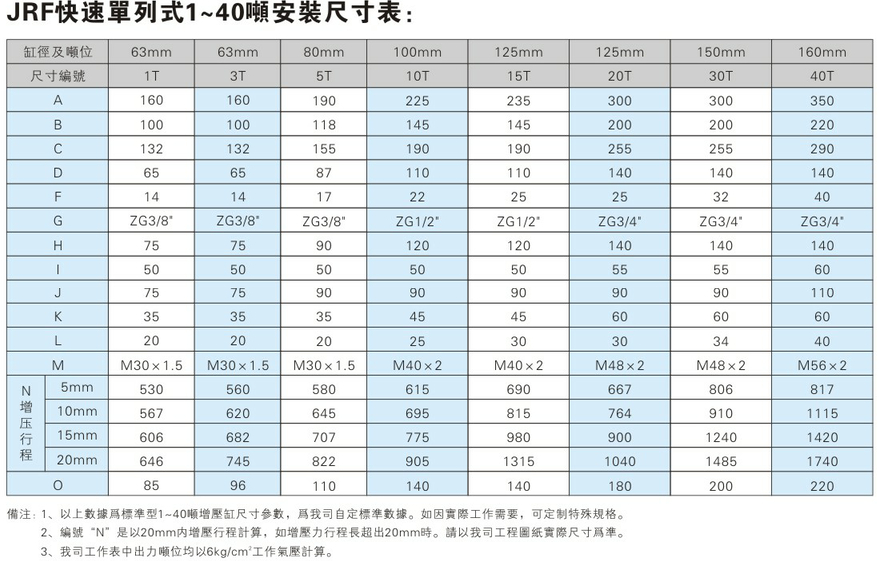

7、JRF快速单列式气液增压缸尺寸参数

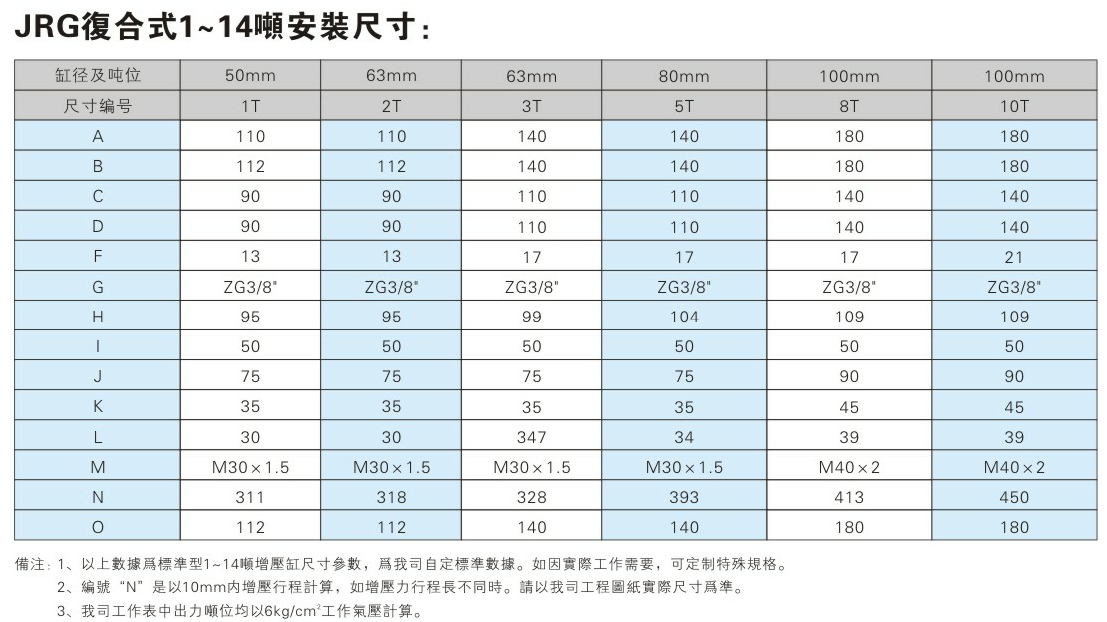

8、JRG复合式气动液压缸尺寸参数

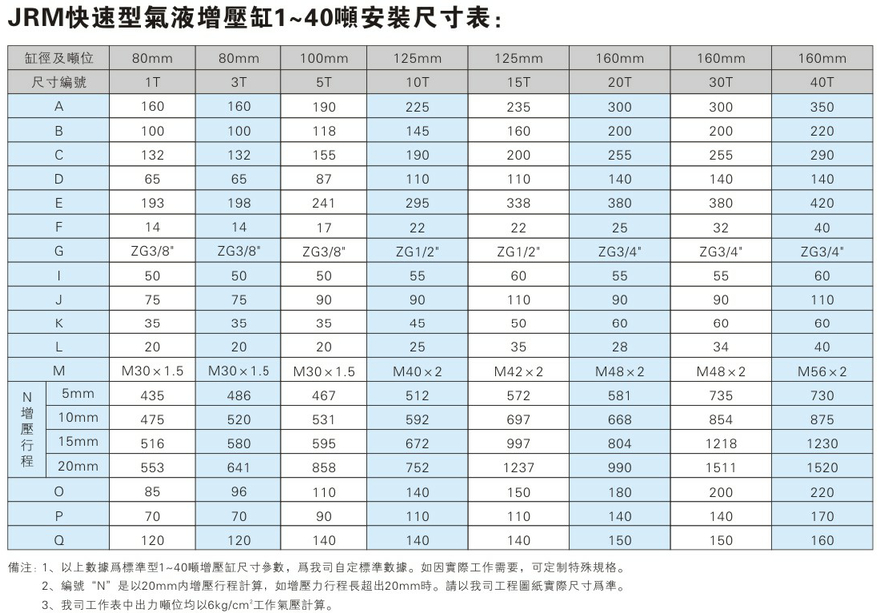

9、JRM快速型气液增压缸尺寸参数

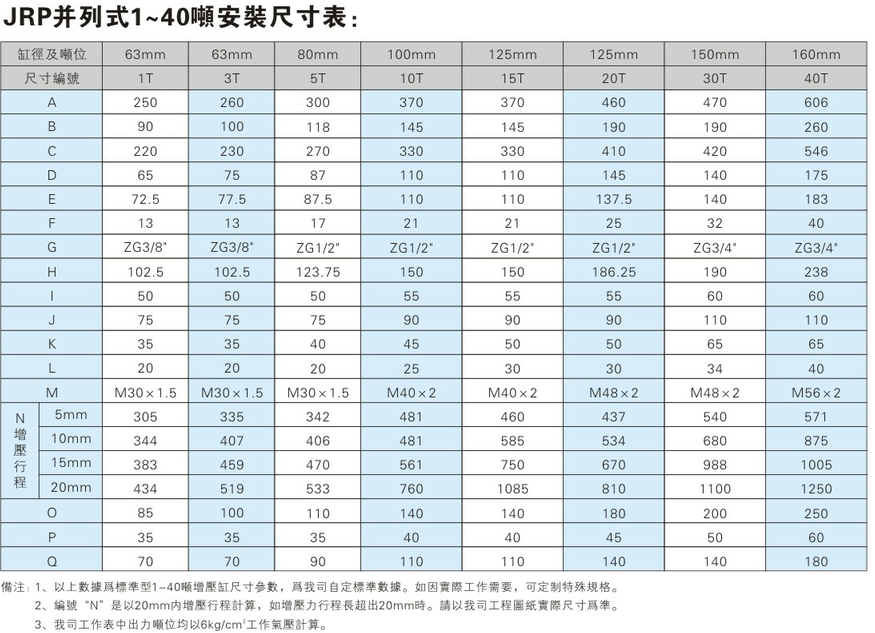

10、JRP并列式气液增压缸尺寸参数

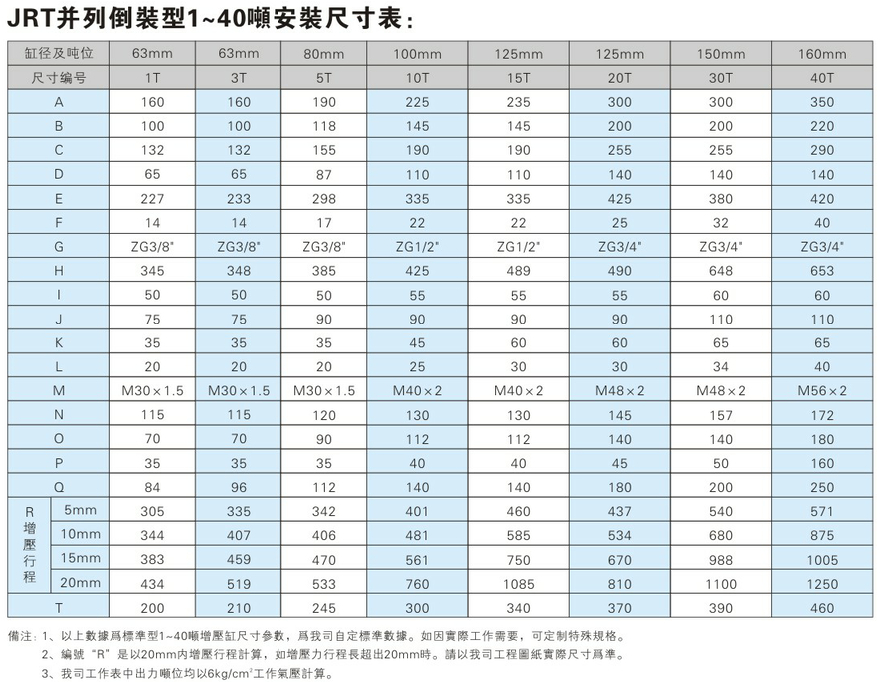

11、JRT并列倒装型气液增压缸尺寸参数





备注：1、以上数据为标准型气液增压缸尺寸参数，为玖容自定的标准数据，如因实际工作需要，可定制特殊规格。

            2、编号“N”是以20mm内气液增压缸计算，如增压力行程长超出20mm时，请以玖容工程图纸实际尺寸参数为准。

            3、编号“R”是以20mm内气液增压缸计算，如增压力行程长超出20mm时，请以玖容工程图纸实际尺寸参数为准。

            4、玖容气液增压缸尺寸参数表中出力吨位均以6kg/cm工作气压计算。
